- s přepojováním okruhů
- s přepojováním paketů
- přepojování zpráv - hodně velké segmenty
- přepojování paketů a rámců - velké segmenty
- přepojování buněk - malé segmenty
- přepojování na úrovni síťové vrstvy
- přepojování na úrovni linkové vrstvy
Typy přepojování
Přepojování okruhů X přepojování paketů
| Přepojování okruhů (circuit switching) | Přepojování paketů (packet switching) |
| ze "světa spojů" | ze "světa počítačů" |
| pro rovnoměrný tok dat | pro nárazový tok dat |
| vhodné pro multimedia | méně vhodné pro multimedia |
| použití např. v ISDN | prakticky všechny sítě LAN a WAN |

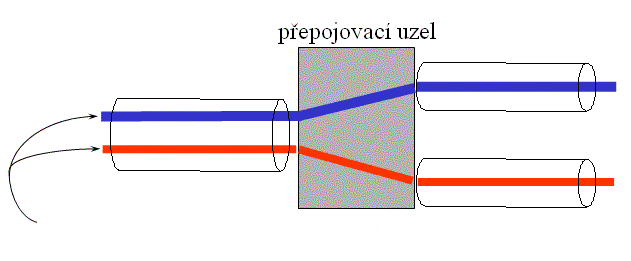

Přepojování okruhů:
- Mezi příjemcem a odesilatelem vzniká přímá, souvislá cesta.
- Cesta nemusí existovat fyzicky - tzv. virtuální okruh lze vytvořit i paketovou technologií (TCP, ATM, ...).
- Komunikace probíhá v reálném čase.
- Představa - od odesilatele vede k příjemci "tunel", kterým protékají data.
- Přenášená data se nikde nehromadí.
- Data nemusí být příjemci explicitně adresována.
- Příjemcem je vždy ten, kdo je na konci "tunelu".

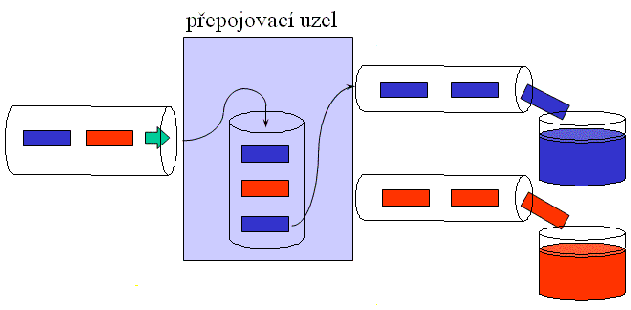

Přepojování paketů:
- Mezi příjemcem a odesilatelem nevzniká žádná souvislá vyhrazená cesta.
- Mezi příjemcem a odesilatelem existují přestupní body, které si zásilku postupně předávají, dokud nedojde na místo určení.
- Data se přenášejí po blocích (paketech, datagramech, buňkách, ...).
- Pakety mohou k příjemci dorazit různou cestou.
- Data cestují podle principu "store & forward" (ulož a pošli dál).
- Přenos neprobíhá v reálném čase, přestupní uzel nejprve přijme celý blok dat a až poté jej pošle dál.
- Data musí být explicitně adresována (vždy musí být znám příjemce).
Kritérium: přenosová technologie
Týká se především:
- LAN
- Ethernet
- Token Ring
- FDDI (páteřní sítě)
- WAN
- X.25
- Frame Relay
- HDLC
- PPP, SLIP
- univerzální
- ATM
Kritérium: topologie sítě
- rozšířitelnost - možnost a snadnost doplňování dalších uzlů do sítě
- rekonfigurovatelnost - možnost změny struktury sítě
- spolehlivost - odolnost proti výpadkům
- složitost uzlů - HW, SW
- výkonnost - využití média, zpoždění přenášených dat
Topologie v sítích LAN
|  | |
|  | |
|  | |
|  |
- smíšené topologie

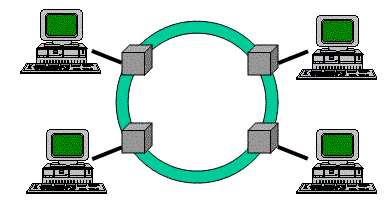

- Dvojitá kruhová topologie - Skládá se ze dvou soustředných kruhů, pričemž každý je připojený k přilehlému sousedovi. Tyto kruhy nejsou vzájemně spojeny. Na rozdíl od kruhové topologie je zde navíc druhý kruh, který spojuje stejné uzly za účelem zvýšení spolehlivosti a flexibility. V jednom okamžiku je využíván jen jeden ze dvou kruhů.

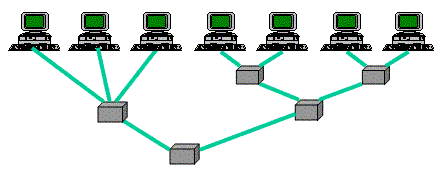

- Rozšířená hvězdicová topologie - Vychází z hvězdicové topologie, ale navíc je každý uzel, do kterého vede kabel od centrálního uzlu, středem další hvězdy. Výhodou je, že část kabelového systému mezi každými dvěma uzly je kratší je omezen počet zařízení, které musí být připojeny k centrálnímu uzlu. Tuto topologii využívá např. telefonní subsystém.
- Kompletní topologie - V kompletní topologii jsou všechny uzly vzájemně propojeny. Tato topologie má zvláštní výhody i nevýhody. Jedna z výhod je, že každý uzel je fyzicky spojen s každým dalším uzlem. V případě, že by některá linka selhala, informace se může dostat k cíli libovolnou jinou linkou. Hlavní nevýhodou velké množství použitého materiálu a ztráta přehlednosti zapojení.
Kritérium: typ přenosové cesty
Bezdrátové sítě LAN
Bezdrátové přenosové cesty mohou nahrazovat jen některé drátové části přenosových okruhů v sítích WAN. V tomto případě nemá použití bezdrátové technologie vliv na mobilitu uživatelů.

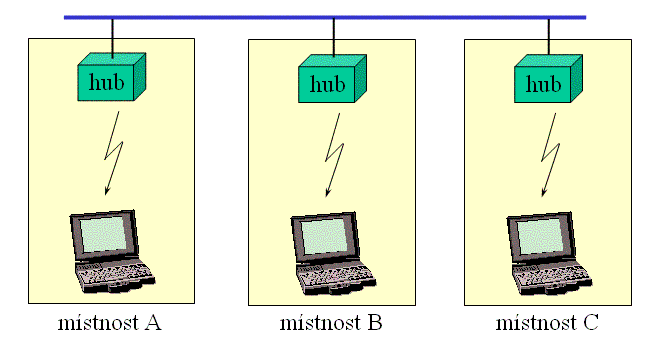

LAN s bezdrátovými zásuvkam
Bezdrátově může být řešena zásuvka pro připojení počítače k nejbližšímu rozvaděči (hubu). V tomtopřípadě se nepočítá s mobilitou uživatele. Toto řešení se využívá v případě nevhodnosti klasických drátových rozvodů (chráněné objekty atd...).

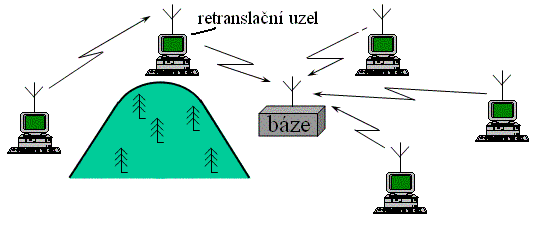

Rádiové mobilní sítě
Umožňují plnou mobilitu uživatele omezenou dosahem základnové radiostanice. Podobá se topologii hvězda, kdy jednotlivé uzly jsou rozmístěny v dosahu základnové stanice, přičemž některé uzly mohou sloužit jako retranslační, neboli tvoří jakousi základnovou stanici pro vzdálené uzly.
